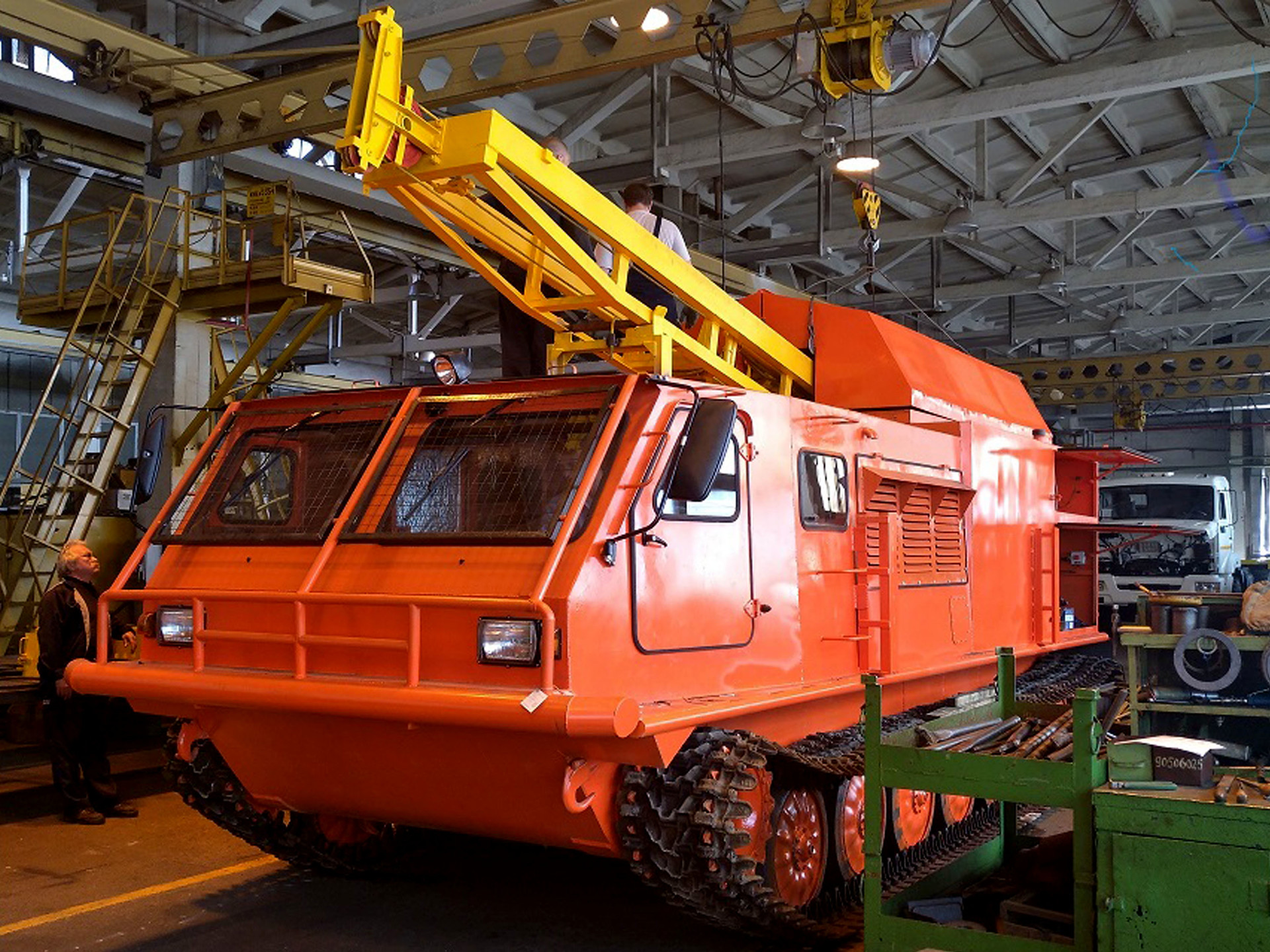

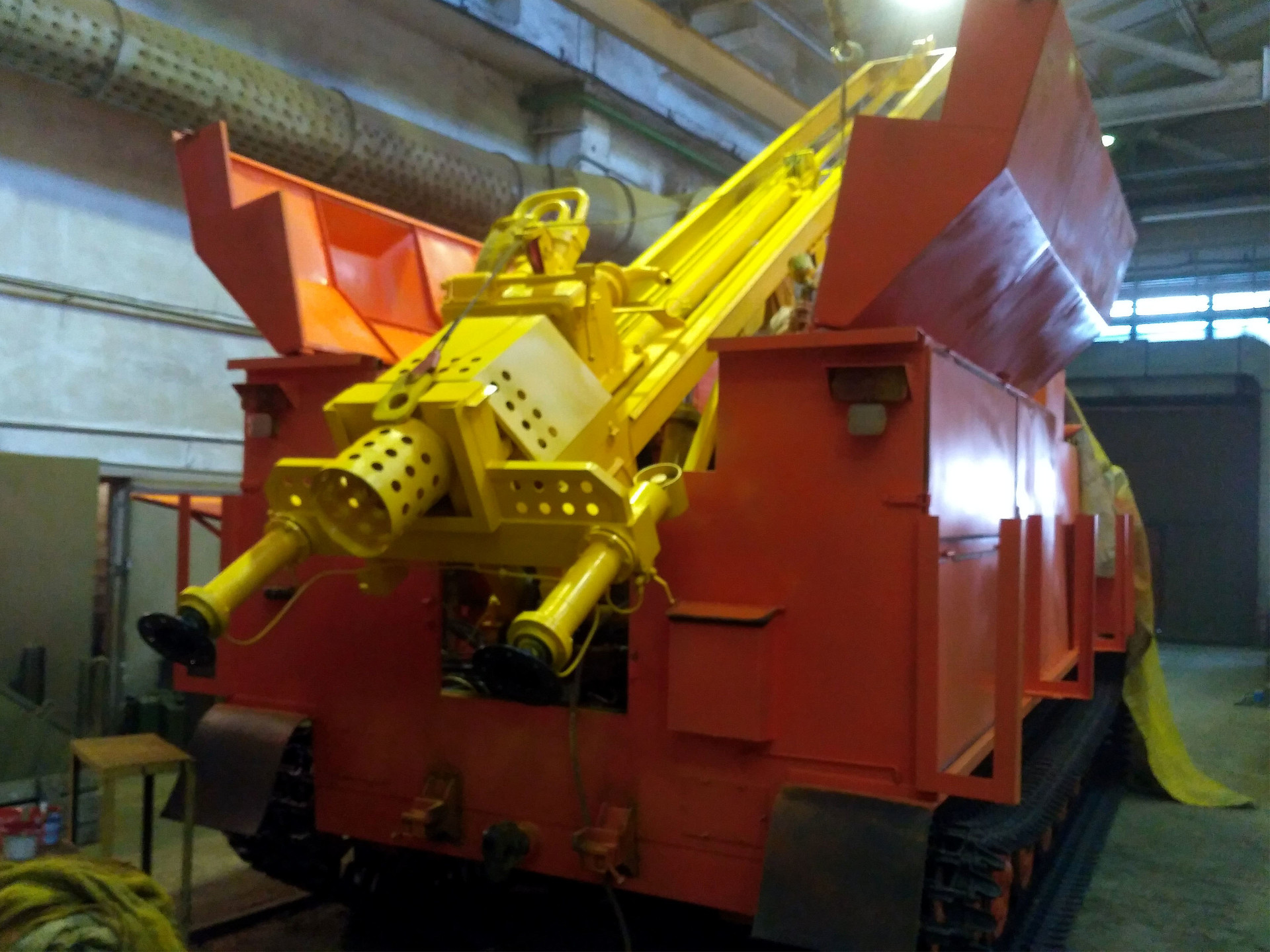

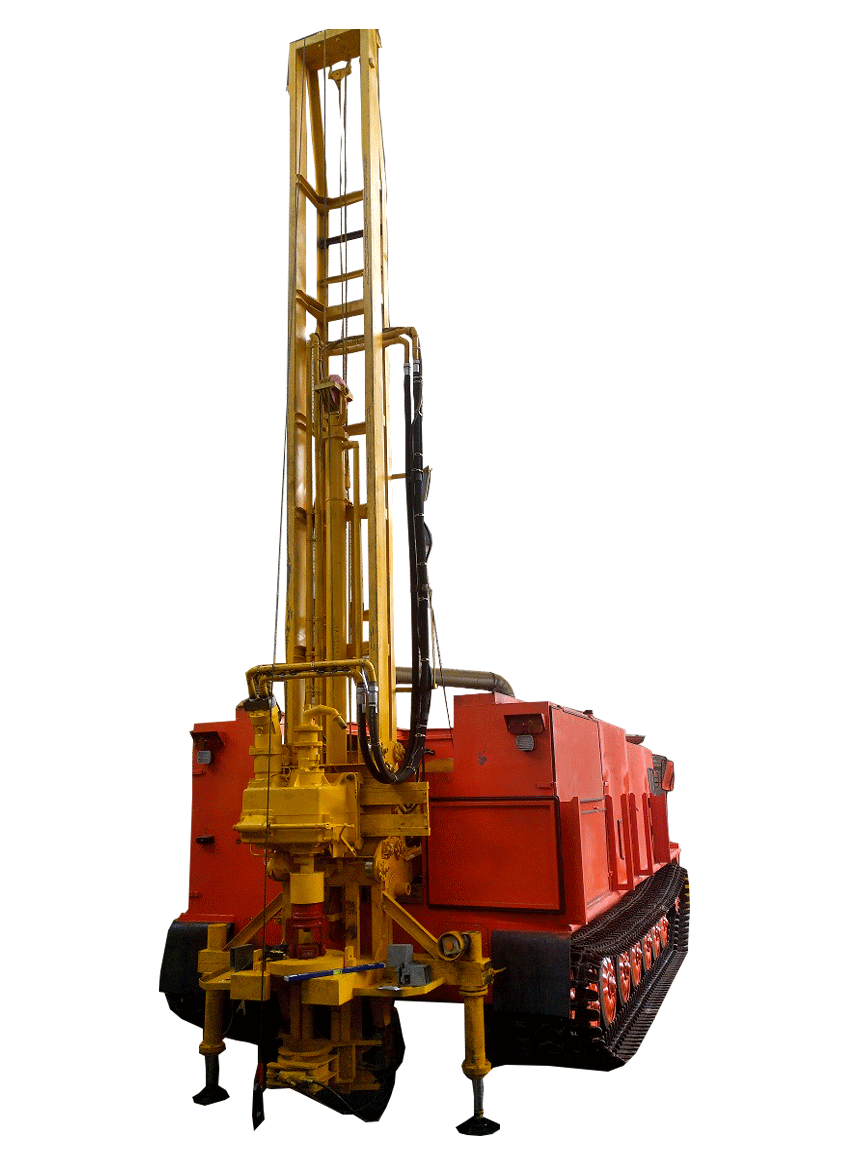

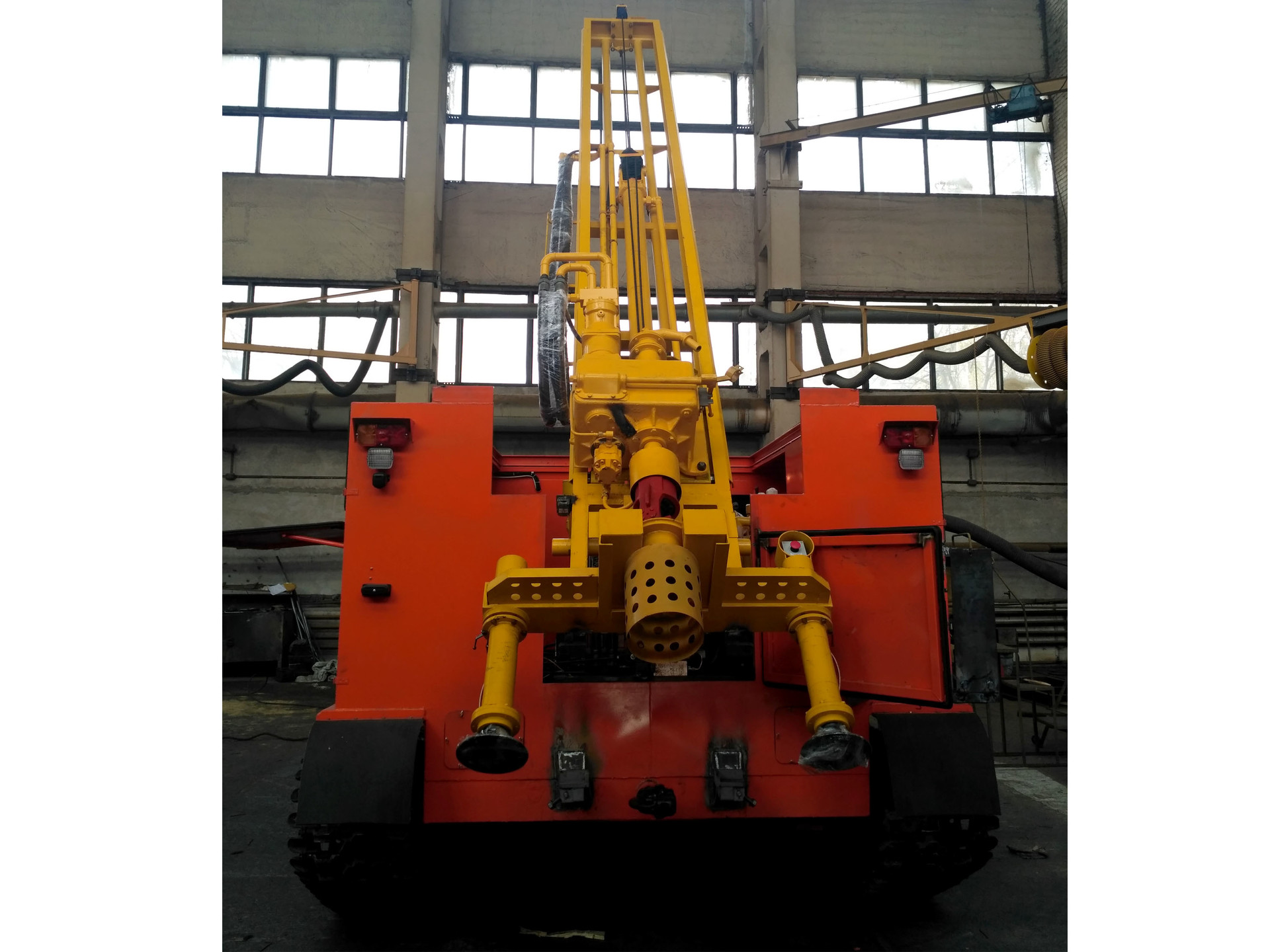

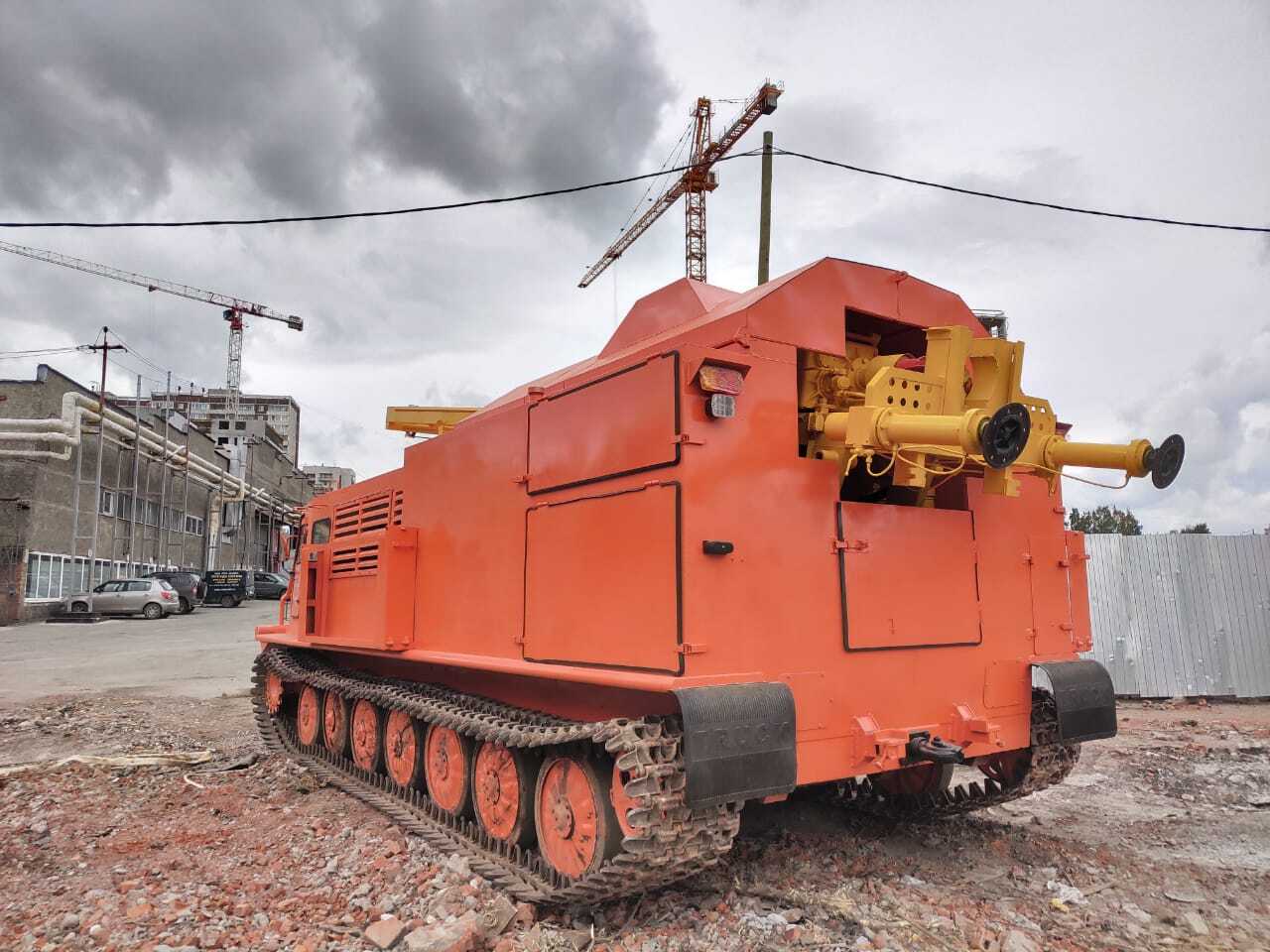

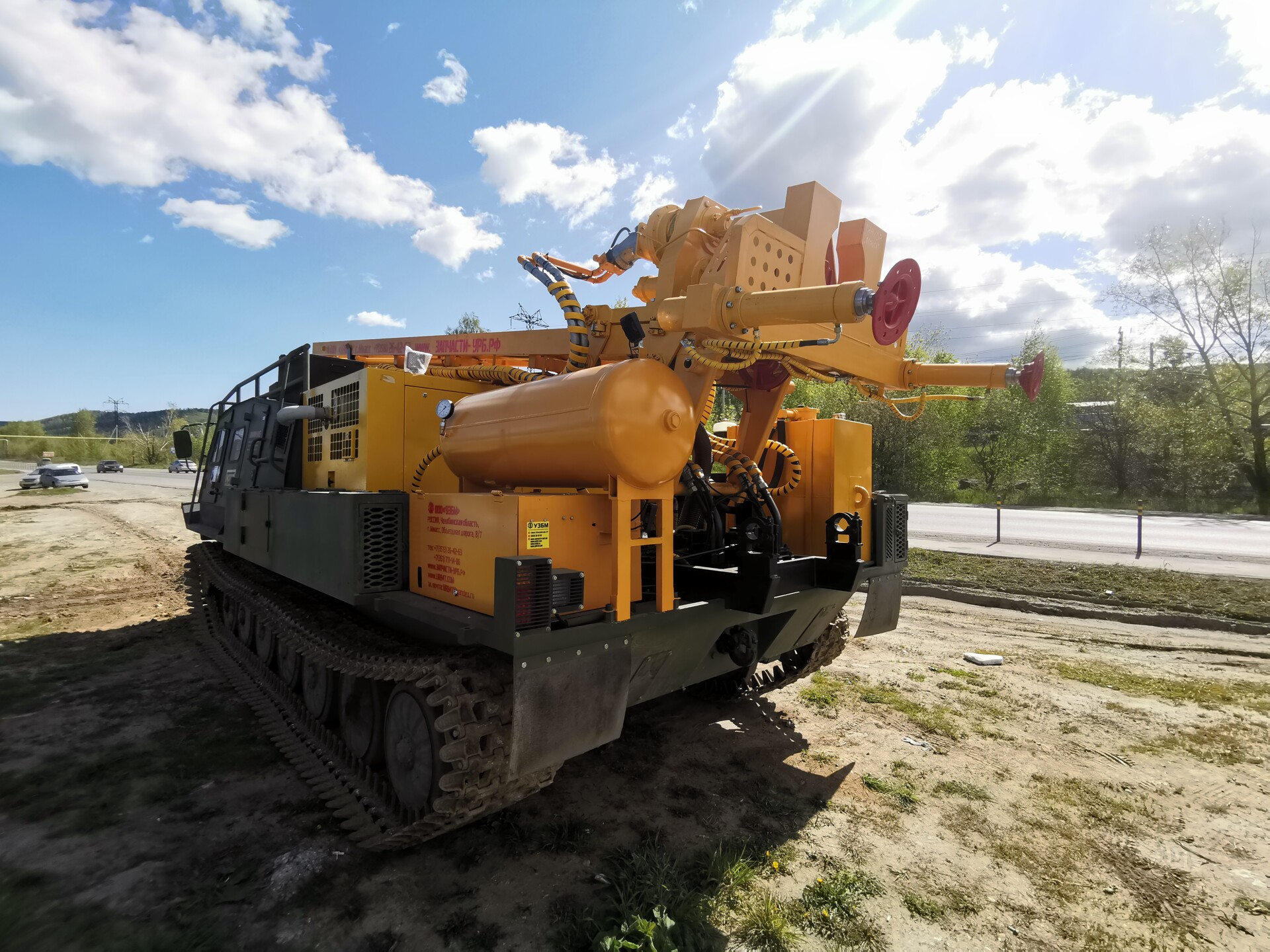

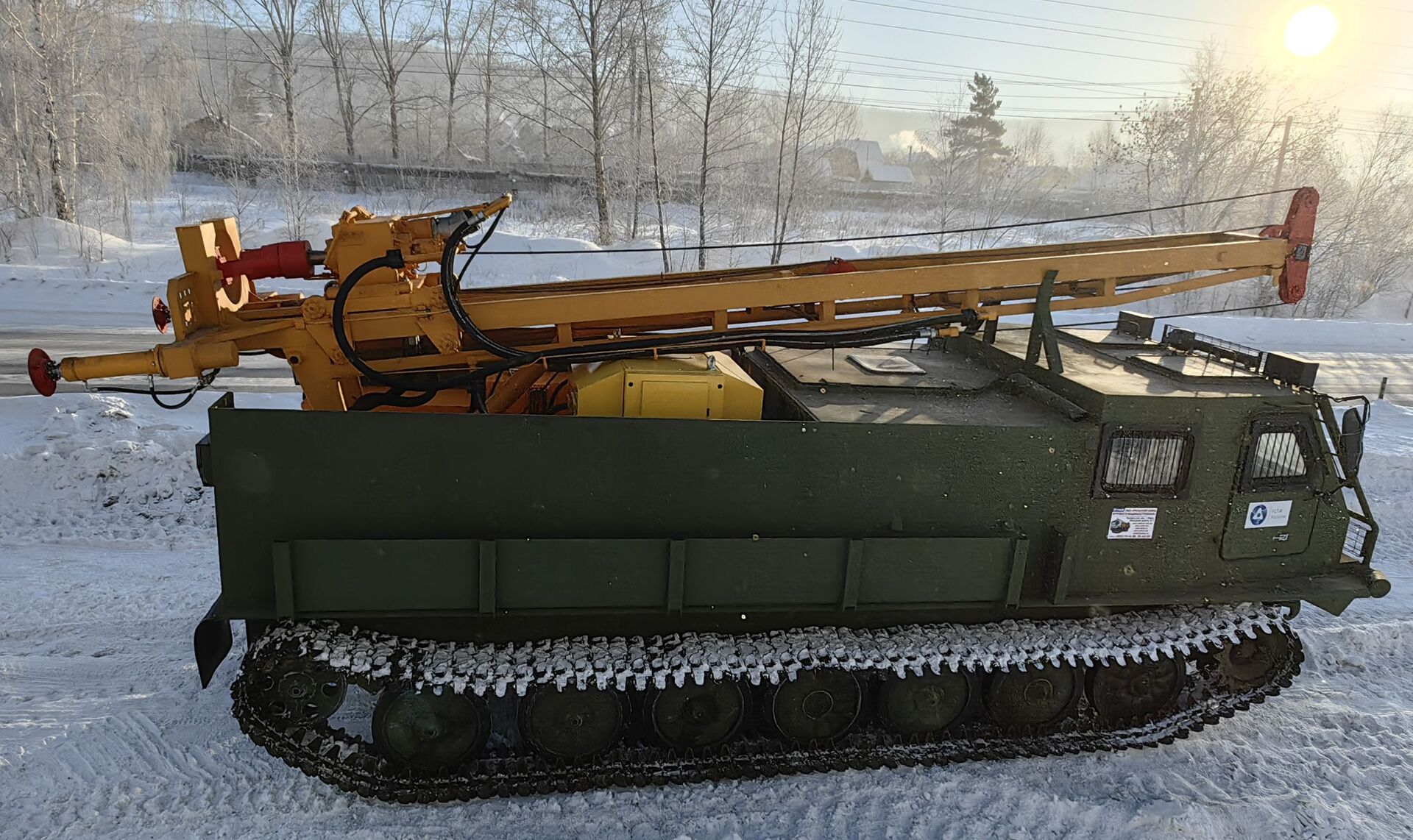

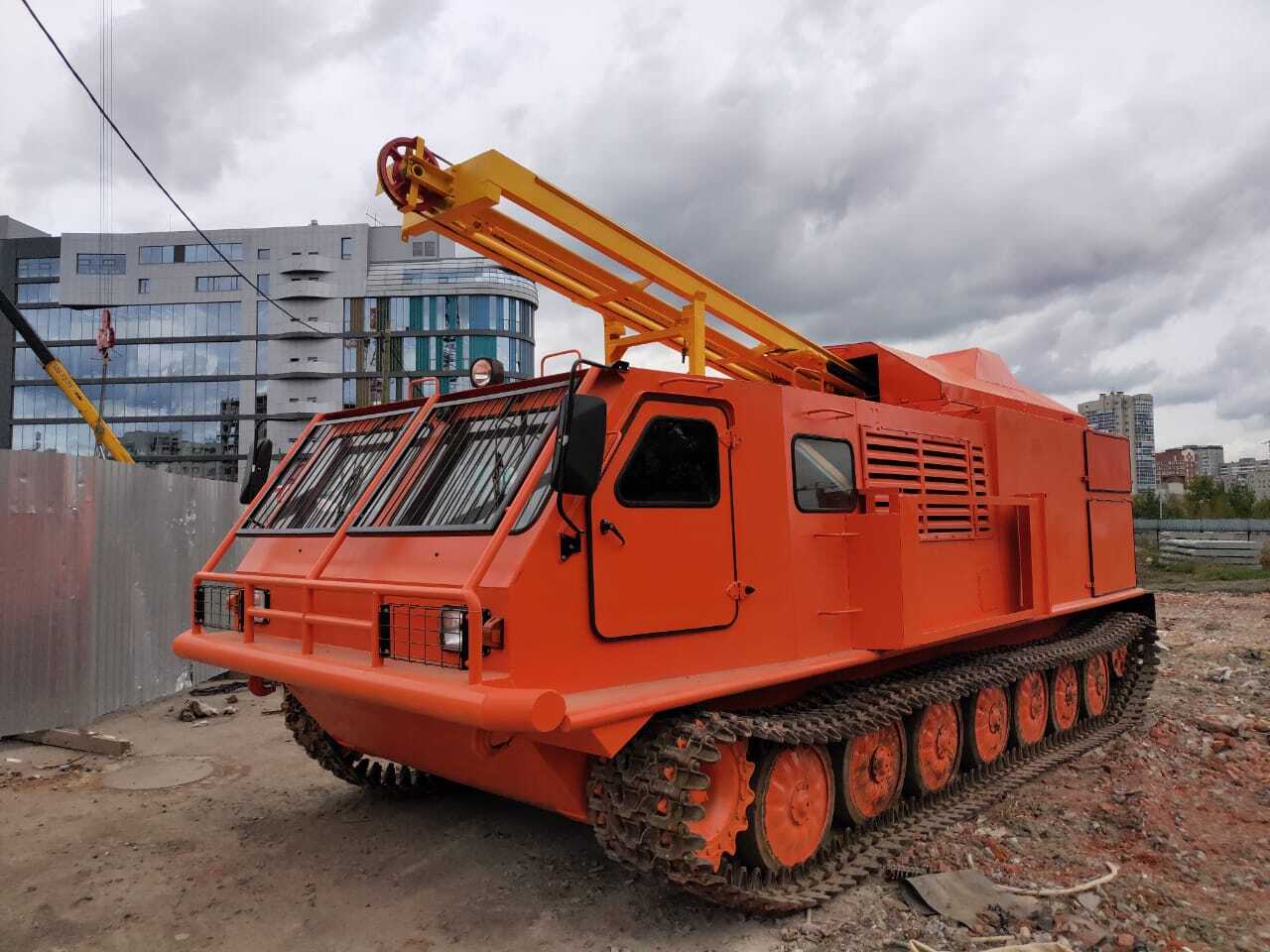

Буровая установка УРБ-2А2 на шасси ТГМ-2 МТЛБу

НАЗНАЧЕНИЕ

Буровая установка УРБ-2А2 на шасси ТГМ-2 МТЛБу предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Отличная проходимость снегоболотохода ТГМ-2 позволяет эксплуатировать буровую. установку в суровых условиях крайнего севера и труднодоступной местности.

Преимущества:

  • Высокая проходимость;
  • Отличная маневренность;
  • Простота эксплуатации;
  • Доступность и низкая стоимость запчастей;

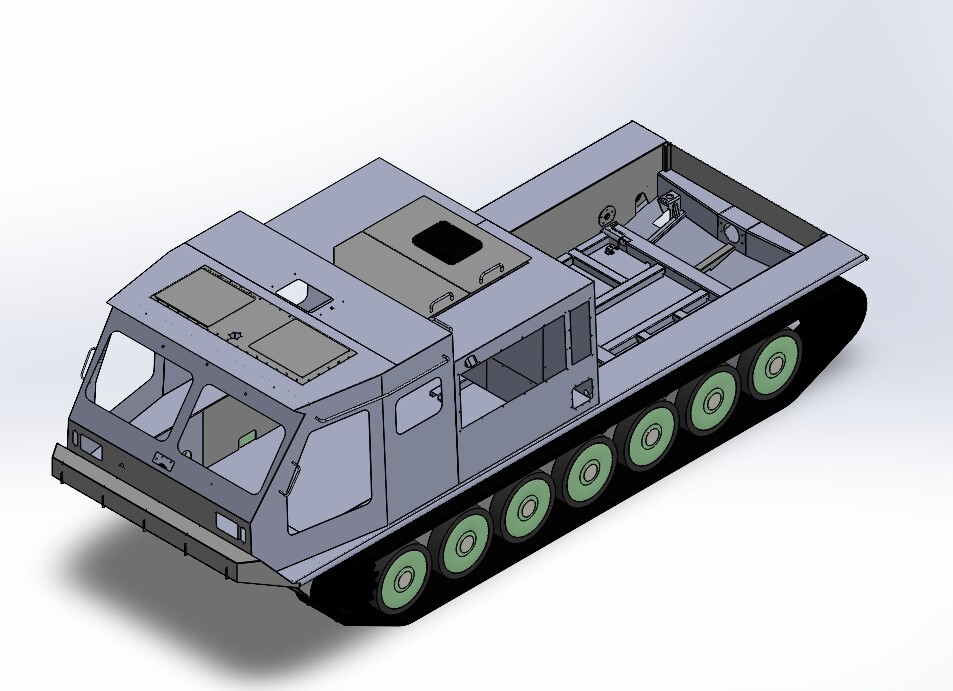

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ О ШАССИ ТГМ-2:

- двигатель 238БЛ-1 (310 л.с.), новый;

- корпус снегоболотохода - новый, произведенный заводом-изготовителем согласно ТУ, (не модернизированный, не восстановленный)

- днище усиленное, толщина лобового листа - 10мм, под моторным отсеком - 6 мм, под грузовым отсеком – 6 мм, смотровые люка - 5 мм;

- защитные дуги со съемными защитными решетками;

- стеклоочиститель лобовых стекол;

- защита фар;

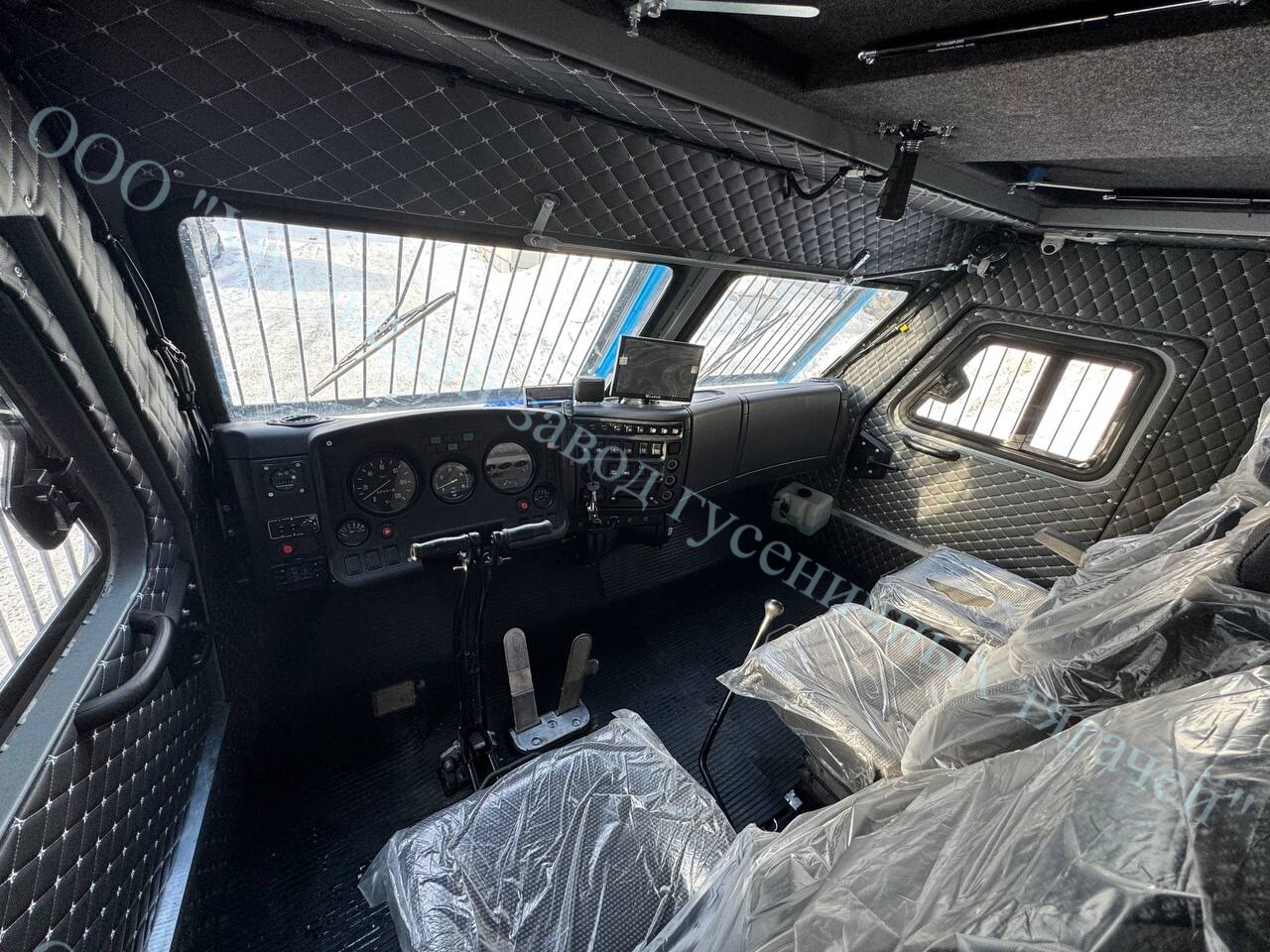

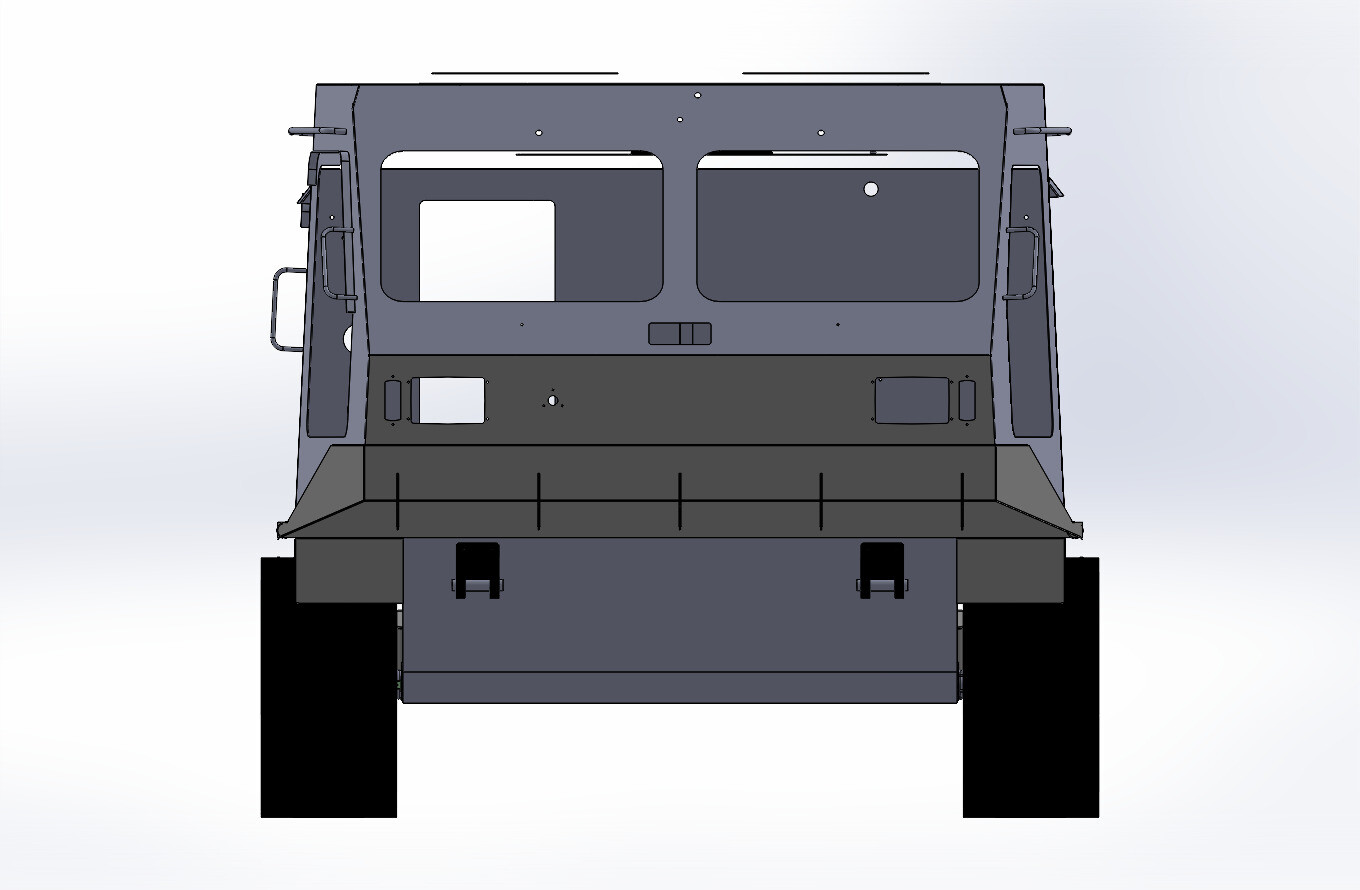

- модернизированная кабина на 7 человек. (вкл. механика водителя), увеличенного размера, внутренняя высота кабины 1450 мм., кабина утеплена негорючим утеплителем из базальтового волокна толщиной 50 мм и обшита композитной панелью 3 мм., обитая декоративным материалом (экокожа), в кабине предусмотрены два лобовых стекла увеличенного размера -1000х600 мм, и два боковых окна - 550х360 мм., в кабине предусмотрены 2 спальных места;

- окна дверей со сдвижным механизмом открывания;

- эргономическая панель приборов КАМАЗ Икар Плюс Евро-1;

- сидение водителя и два сидения передних пассажиров, подрессоренные, высокая спинка, с подогревом, подлокотниками, оборудованные трехточечными ремнями безопасности;

- 2 (два) эвакуационных люка в кабине механика-водителя. Размер, мм: 600х520;

- предпусковой подогреватель двигателя – 14ТС-10 24В/15кВт;

- отопитель кабины – автономный дизельный отопитель Планар 44Д-24 GP 24В/4кВт;

- печка обдува лобового стекла, забор воздуха может быть осуществляться снаружи, изнутри и в смешанном режиме;

- гусеница широкая 560мм;

- осушитель воздуха (24V) WABCO;

- топливозаборники топливных баков - с подогревом;

- ФГОТ с подогревом:

- фароискатель;

- водооткачивающий насос;

- дополнительная трюмная помпа (электрическая) 120л/мин;

- преобразователь 24/12 вольт;

- розетка бортовой сети 12 вольт - 3 шт;

- преобразователь 24/220 вольт, с розеткой 220 вольт;

- цвет – (по желанию заказчика);

- по правому борту предусмотрены проходы из пассажирской кабины в моторный отсек  размером 1000х500 мм;

- вентиляционный люк моторного отсека;

- дверь в моторный отсек по правому борту;

- баки по ТЗ, общий запас топлива 800 литров;

- ЗИП (Специальные ключи, съёмники, комплект ремней и фильтров на 0 ТО);

- светодиодные фары ближнего и дальнего света дополнительные;

- в кормовой части установлен второй пост управления двигателем, с возможностью дистанционного выключения сцепления;

- кормовая часть выполнена в виде закрытой платформы,  в соответствие с техзаданием Покупателя, предназначенной для монтажа Буровых установок УРБ-2А2, УРБ-2Д3, ПБУ-2, крано-манипуляторных установок, автогидроподъемников, топливозаправщиков;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТГМ-2 (МТЛБу)

Масса, т

11,5

Масса буксируемого прицепа, т

6,5

Грузоподъёмность, т

4,5

Экипаж, чел, кабина/салон

8/-

Габаритные размеры, мм:


      - длина

7 350

      - ширина

3 150

      - высота

2 600

База (расстояние между осями крайних катков), мм

4 445

Колея, мм

2 500

Клиренс, мм

400

Среднее удельное давление на грунт с полной нагрузкой (без учета погружения гусениц), кг/см2

0,28

Двигатель

ЯМЗ - 238БЛ - 1, 8 - цилинд. (турбо)

Мощность двигателя, кВт (л.с.)

228 (310)

Средняя техническая скорость при движении по грунтовой дороге среднего качества, км/час

50 - 61,5

Скорость движения на плаву, км/час

4 - 6

Расход топлива на 100 км пути, не более, кг

110

Запас хода по топливу, км

600

Преодолеваемые препятствия:


      - высота стенки, м

0,6

      - ширина рва, м

2,4

Существует множество вариантов комплектации буровой установки:

  • Компрессор 4ВУ1-5/9М32
  • Компрессор КВ-10/10ГТТ
  • Насос буровой НБ4-160/63
  • Насос буровой НБ-32(НБ-50)
  • Счетчик моточасов (датчик наработки часов)

Дополнительное оборудование:

  • Комплект приспособлений для наклонного бурения
  • Сварочный генератор ГД-4006
  • Лебедка TN-14, TN-18, ЛБС-100, ЛБС-250
  • Устройства статического и динамического зондирования (ЗАО «ГЕОТЕСТ»)

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УРБ-2а2

Диаметр бурения, мм


      - начальный структурно-поисковых и геофизических скважин с промывкой

190

      - конечный геофизических скважин с промывкой

118

      - конечный структурно-поисковых скважин с продувкой

118

      - конечный структурно-поисковых скважин с промывкой

93

      - шнеками

135

Условная глубина бурения, м


Геофизических скважин


      - с продувкой

30

      - с промывкой

100

      - структурно-поисковых скважин с промывкой

300

      шнеками

30

Допускаемая нагрузка на крюке (элеваторе), кН (кгс), не более

50 (5 100)

Рабочее давление в гидросистеме, МПа (кгс/см2)

10 (100) ± 5%

Скорость подъема бурового снаряда, м/с

0…1,2

Частота вращения шпинделя, об/мин

132/213/307

Наибольший крутящий момент, Нм

2 010

Габаритные размеры в транспортном положении, мм

8100 x 2850 (3200 по гусеницам) x 3400

Ход вращателя, мм

5 200

Габаритные размеры в рабочем положении, мм

8100 x 2850 (3200 по гусеницам) x 8150

Масса установки, кг, не более

15 500

Глубина преодолеваемого брода, м

1,2
